Fuente de Alimentación.
Para comenzar
debemos conocer las diferencias entre las fuentes AT y ATX, factor de forma para las
placas madres de algunas PCs. La ATX posee
varias mejoras con respecto a su predecesora, permiten los slots y el microprocesador
a noventa grados de temperatura, una mejor organización del cableado y el
apagado automático. ATX fue desarrollado por Intel en 1995.Se sigue utilizándose
hasta hoy (mejoradas por su puesto).Podemos
diferenciar si una fuente es AT o ATX por los sus conectores que van hacia la
motherboard o Placa Base.
Otra
diferencia es que las fuentes AT se encienden desde una llave que viene desde
la misma fuente y esta colocada al frente de la torre. Mientras que las ATX el
encendido se hace desde la motherboard(PB) y un pulsador.
Diferencias entre las AT y ATX.
Las
diferencias entre AT y ATX son las siguientes:* Fuente de alimentación: El modo
de alimentación de la placa madre, la gestión de energía, rendimiento y gasto.
Las ATX son más seguras, dado que las AT se apagan sólo al presionar el botón
de apagar, mientras que las ATX se apagan cuando la placa madre y el sistema
operativo lo deciden.* Cambios en la posición de las piezas del hardware. Como
así también nuevas medidas (distancias) entre los diferentes componentes
internos del gabinete. Si bien no es un cambio de las ATX, con la llegada de
estas comienzan a usarse las memorias SDRAM, el slot AGP para tarjetas gráficas,
el estándar PS/2, etc.

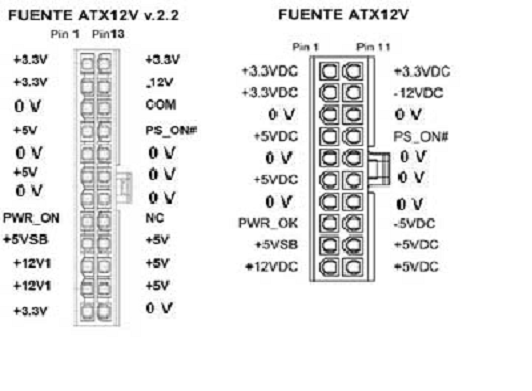

Diferencias de conectores de pines.
Posteriormente se han ido haciendo
modificaciones:1- Salida para las placas para P-4 775 se actualizaron los
conectores ATX, incorporando 4 pines más, uno de cada voltaje (12, 5 y 3.3 v.)
más uno de Tierra.
2- Luego a los molex se les añadió unos conectores para alimentación para
discos SATA y más recientemente, en las fuentes
de gama alta, conectores de alimentación para tarjetas gráficas SLI.
Otra de las características de las
placas ATX son el tipo de conector a la Fuente de alimentación, el cual es de
24 (20+4) contactos que permiten una única forma de conexión y evitan errores
como con las fuentes AT y otro conector adicional llamado P4, de 4 contactos.
También poseen un sistema
de des conexión por.software.
Resumiendo:
La diferencia entre una y otra consiste en el modo de alimentación del motherboard(PB).
Gestión de energía, rendimiento, gasto. Las Fuentes AT las diferencias y
mejoras de la ATX son más seguras. (Ejemplo: Las AT apagaban solo con pulsar el
interruptor. Las ATX apagan mediante gestión de la placa y el SO o sistema
operativo) Diseño
de la torre. Posición de las piezas del hardware .Diseño economice. Medidas
entre placa y torre medidas entre fuente y placa. Con la llegada de las ATX se
afianza el uso de memorias SDRAM (revolución
en el PC) llegada de slot AGP (acelerate grafic port 2x) para gestión de memoria
gráficas Llegadas de estándar PS/2 (perdiéndose el DIN5)
Son muchas más
las diferencias que existen entre ATX y AT. Pero estas son las muy básicas. Con
respecto a AT.. Es la especificación para la velocidad
del IDE. Con la llegada de ATX los puertos IDE (Conexión de 4 dispositivos tipo
duro, cd) ganan terreno frente a los dispositivos SCSI. Antiguamente se usaba
una tarjeta denominada Multi IO (Input/Output) en la cual se pinchaba la
disketera y los discos duros) era semejante a una controladora SCSI pero la
velocidad dejaba bastante que desear frente a las SCSI ATX facilita la
velocidad del IDE...y ATA es la forma de medir la evolución
actualmente se montan discos duros
IDE ATA100...(100Mb/seg teóricos).
La fuente
de Alimentación de la PC es una fuente conmutada pero sin duda mucho más compleja que las que
se fabrica para otros equipos, por lo que recomiendo siempre que ud como técnico
no domina o no tiene las herramientas idóneas
y comprobación de su estado luego de su reparación (leer) reemplazar por una nueva. Los Ordenadores
son muy exigentes en su alimentación (parámetros establecidos), ocasionando muchos
defectos y hasta roturas de otros componentes muchos más caros en el mercado.
Es muy
importante saber que este tipo de fuente de forma general(no siempre), si tiene
un exceso de consumo por encima de sus parámetros establecidos, no funcionara
(se cumple tanto para un corte interno en el secundario de la fuente como para
uno externo en hardware).Es Importante verificar la fuente antes de sacarla del
chasis por si algún hardware tiene problemas, debemos tratar de ponerla en
funcionamiento desconectando todas los conectores secundarios y suministrar
+5volt del arranque (puente entra el pin
verde y negro).
Reparación:
Lo primero
que debemos hacer es desarmar la
fuente de alimentación por completo y proceder a su limpieza,
ya sea con aire a presión o con una aspiradora, pero debemos quitar toda la
tierra acumulada para trabajar cómodos y con elementos limpios. Una vez hecho
esto y cuando la limpieza nos deja ver el tipo de circuito empleado en la
fuente de alimentación, encontraremos que tenemos (en el 90% de los casos) sólo
dos tipos de circuitos básicos que utilizan circuitos integrados para
completar su trabajo. Por un lado tenemos las fuentes que utilizan el clásico TL494 (o reemplazo) y
por el otro estará la fuente que he utilizado, la que incorpora el IC SG6105 y que es muy
popular por su pequeño tamaño y por traer una llave interruptora junto a la
entrada misma de la tensión se red. Ambos diseños funcionan de manera muy
similar con la excepción que la segunda viene preparada para trabajar con
tensiones de 3,3Volts de forma nativa, cosa que con el diseño anterior,
resultaba ser una extensión o un agregado.
Es muy
importante tener los datos técnicos, hojas de datos de los IC y todo tipo de información
técnica que no ayude en información (comprensión del funcionamiento para los
que no tienen experiencia, siempre hay una primera ves).
Luego de haber
hecho todo lo requerido y no encontrar nada que nos dé un indicio debemos ponernos
en marcha en revisión profunda. Métodos hay muchos cada técnico tiene su libro basado en su experiencia, debes hacer el tuyo.
Mi método Fusible (Se hace con y sin energía según lo
que desee medir)
Buen estado el daño no es muy profundo reviso
todo lo que tiene que ver con el arranque de la fuente, transistores, diodos
resistencias de excitación, diodos rectificadores del secundario (suelen a
ponerse en corte y no permite que la fuente arranque) etc. Nuestra mente
siempre abierta puede haber excepciones.
Mal
Estado Quemado puede ser sencillo
como los diodos de la rectificación de AC y sus condensadores pero no nos
engañemos la mayoría de las veces son los transistores de poder, de ser así requiere un especial cuida
de nosotros, acompañado de una revisión
profunda a conciencia. Cuando los transistores de potencia se dañan junto con
ellos se lo hacen otros componentes que si no los detectamos y los reemplazamos,
cuando energicemos la fuente nos virara todo el trabajo para atrás dañado casi
tolo lo que reparamos.
Después que
terminemos hay que verificar la fuente: Voltaje
se salida y tolerancia, corriente de salida y tolerancia, estabilidad y
regulación, régimen de trabajo con voltajes en la red mínimos y altos, todo es
importante. Para esta comprobación existen equipos, yo he trabajado con uno Philip,
pero no tienen nada especial y es de fácil fabricación, muchos de nosotros
hemos fabricados instrumentos y equipos más complejos, otros técnicos se auxilian
de resistencias de 40W en adelante o bombillas incandescentes. Busque su método
más fácil pero siempre que tenga garantía.
Recuerde que
nuestro trabajo técnico, no podemos limitarlo a donde trabajamos es necesario que
después de reparar la fuente le demos mantenimiento a la parte mecánica los fan,
limpieza y lubricación su funcionamiento están en la primera línea de combate
ellos nos ayudarán a mantener cómodos térmicamente los componentes que remplazamos,
también a los los demás fans, limpiar el
ordenador y hacerle un test el cual nos dirá como funciona todo, la fuente sus parámetros,
temperatura etc.
